ＳＢ型　ガイドローラー

特徴 ノブを回すことにより　２本のガイドローラーがセンター振り分けで同時に開閉します。 ガイドするワークの幅が変わっても、センターを保持するので便利です。 ※ローラー材質：ＳＵＪ２　 　 硬度：高周波焼入れ （ＨＲＣ５８°以上 / 有効硬化深さ０．７�o以上） 　 表面処理：硬質クロムメッキ （硬度ＨＶ７５０〜 / 厚み５μ以上）

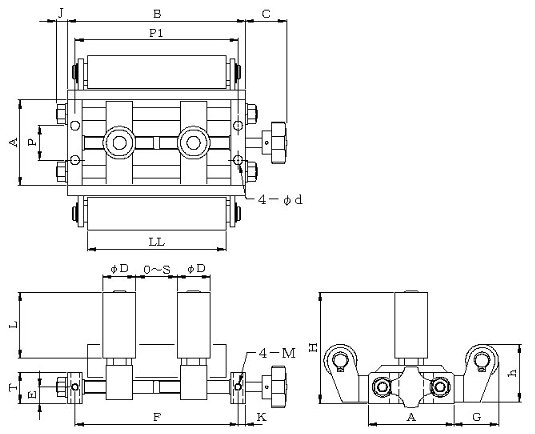

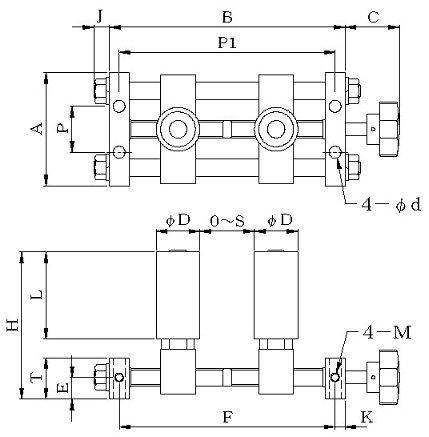

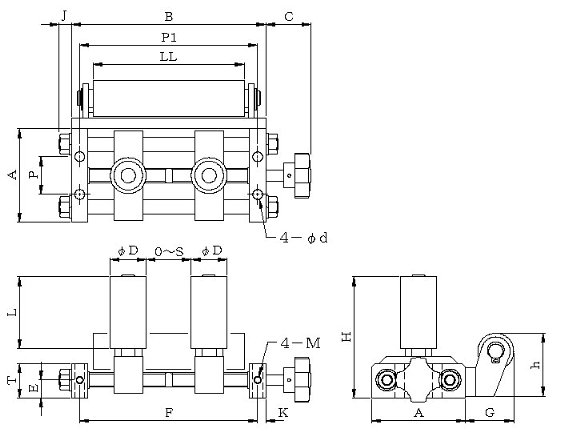

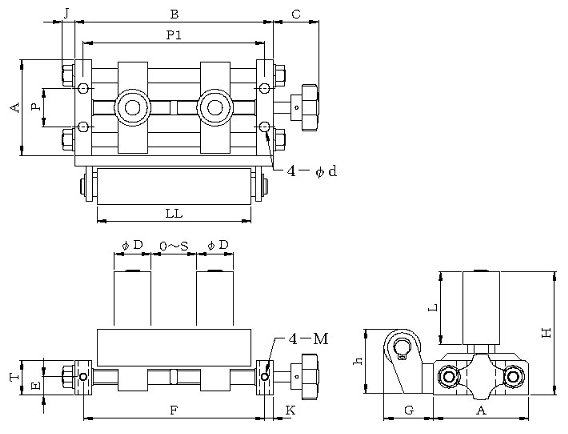

ＳＢ型　ガイドローラー　寸法表 ＳＢ＊＊−＊ スタンダードタイプ ＳＢ＊＊−＊Ｗ 横ローラー ダブルタイプ ＳＢ＊＊−＊Ｌ 横ローラー 左タイプ ＳＢ＊＊−＊R 横ローラー 右タイプ 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) SB25-1 25 20 40 19 67 52 79 25 7 21 70 5.5 4.5 10 M4 - - - RP20-40 46,000 SB25-2 84 111 - - - RP20-84 48,300 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) SB50-1 50 20 40 19 67 52 108 25 7 21 99 5.5 4.5 10 M4 - - - RP20-40 46,000 SB50-1R 84 26 36 SB50-1L ↑ SB50-1W 77,395 SB50-2 84 111 - - - RP20-84 48,300 SB50-2R 84 26 36 63,825 SB50-2L ↑ SB50-2W 79,580 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) SB55-1 55 30 70 25 109 65 137 31 9 25 125 6.5 6 14 M6 - - - RP30-70 64,400 SB55-2 145 184 - - - RP30-145 67,505 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) SB75-1 75 35 90 32 138 75 176 37 11 30 160 8.5 8 17 M8 - - - RP35-90 77,395 SB75-2 185 233 - - - RP35-185 84,295 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) SB100-1 100 30 70 25 109 65 188 31 9 25 176 6.5 6 14 M6 - - - RP30-70 64,400 SB100-1R 145 35 48 86,940 SB100-1L ↑ SB100-1W 109,365 SB100-2 145 184 - - - RP30-145 67,505 SB100-2R 145 35 48 89,930 SB100-2L ↑ SB100-2W 112,240 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) SB115-1 115 40 130 32 176 85 221 46 14 38 205 8.5 8 17 M8 - - - RP40-130 101,315 SB115-2 180 226 - - - RP40-180 106,145 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) SB150-1 150 35 90 32 138 75 260 37 11 30 244 8.5 8 17 M8 - - - RP35-90 77,395 SB150-1R 185 42 65.5 107,295 SB150-1L ↑ SB150-1W 136,965 SB150-2 185 233 - - - RP35-185 84,295 SB150-2R 185 42 65.5 114,080 SB150-2L ↑ SB150-2W 143,865 型 式 Ｓ Ｄ Ｌ Ｔ Ｈ Ａ Ｂ Ｃ Ｊ Ｐ Ｐ１ ｄ Ｋ Ｅ Ｍ ＬＬ Ｇ ｈ 使用ローラー 定 価(円) SB220-1 220 40 130 32 176 85 340 46 14 38 324 8.5 8 17 M8 - - - RP40-130 101,315 SB220-1R 265 50 70 153,410 SB220-1L ↑ SB220-1W 205,620 SB220-2 180 226 - - - RP40-180 106,145 SB220-2R 265 50 70 158,470 SB220-2L ↑ SB220-2W 210,565 ※型式をクリックすると外観図面が閲覧出来ます。
